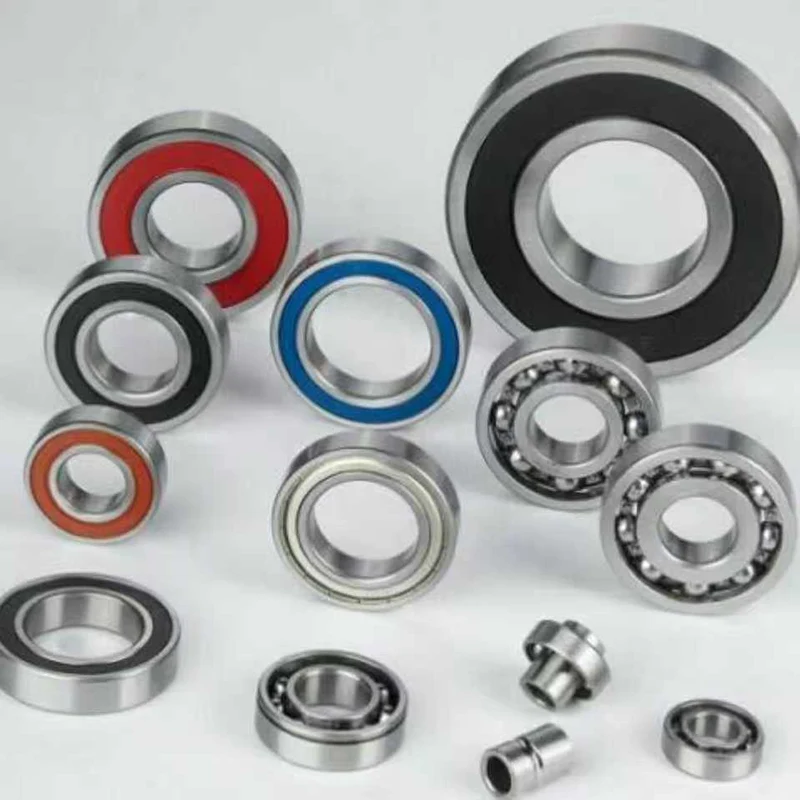

Wanneer is een niet-standaard lager zinvoller dan een catalogusonderdeel?

2025-11-10 0 Laat een bericht achter

Bij veel projecten kom ik hetzelfde moment tegen: de tekening is bijna klaar, de proefinstallatie draait en een standaardonderdeel past bijna, maar niet helemaal. Dat is wanneer een zorgvuldig gespecificeerdNiet-standaard lageris niet langer een luxe en wordt de kortste weg om te lanceren. Na verloop van tijd, en na verschillende soepele builds met partners zoalsHENGJI-LAGER, heb ik geleerd hoe ik de aangepaste route voorspelbaar, kostenbewust en snel genoeg kan maken voor echte deadlines.

Welke dagelijkse problemen drijven mij gewoonlijk naar een niet-standaard keuze?

Ik heb een dunner gedeelte nodig of een schouderhoogte die een behuizingsrib vrijmaakt zonder de mal opnieuw te bewerken.
De geluidslimieten zijn streng en de standaardafdichting sleept te veel bij mijn beoogde toerental.
Corrosie of wash-down doodt catalogusstaal, maar volledig keramiek is te duur voor het budget.
De axiale voorspanning moet in de fabriek worden ingesteld, zodat mijn team onhandige vulplaatjes op de lijn vermijdt.
Ik moet een flens, een niet-standaard afschuining en een speciaal vet combineren om de duurtests te doorstaan.

Welke ontwerphendels bewegen het meest en hoe kan ik ze verhandelen?

Wanneer ik een maatwerk plan, begin ik met de paar hefbomen die de prijs en doorlooptijd domineren. Door deze goed te krijgen, blijft al het andere redelijk.

Ontwerp hendel	Typische opties	Impact zie ik echt
Ringgeometrie	Dun gedeelte, geflensde buitendiameter, borgringgroef, aangepaste schouder	Bij diepe groeven neemt de bewerkingstijd snel toe; flenzen voegen één opstelling toe, maar besparen vaak huisvestingskosten
Rollende elementen	Staal, keramiek hybride, volledig keramiek	Hybride vermindert warmte en geluid bij hoge toerentallen; volledig keramiek is niche en prijzig, maar onverslaanbaar in corrosieve stoffen
Afdichtingstype	ZZ-afschermingen, RS-contactafdichting, RZ-afdichting met lage weerstand, labyrint	Contactafdichtingen beschermen beter, maar kosten snelheid; afdichtingen met lage weerstand doorstaan geluidstests en blijven efficiënt
Vet	Algemeen gebruik, food-grade H1, hoge temperatuur polyurea, geluidsarm	Vet kan het geluid met hele dB-banden veranderen; H1 is een must voor voedings- en cosmeticalijnen
Tolerantie klasse	ISO P0–P5 of ABEC 1–5	Strakkere klassen bevorderen de uitloop, maar verhogen het schrootrisico; Ik draai alleen vast waar de testresultaten bewegen
MOQ en warmtebehandeling	Doorharding van kleine partijen versus batch	Kleine MOQ's snelheidsproeven; batchharden verlaagt de eenheidskosten nadat DFM is bevroren

Hoe geef ik afmetingen op zonder de leverancier te veel te beperken?

Ik vergrendel alleen de passingen die mijn stapel raken: ID-pasvorm, OD-pasvorm, schouderhoogte, flensdikte.
Ik noem slingering en axiale speling als functionele getallen, en niet overal microns.
Ik geef de toleranties voor de behuizing en de as zodat de lagerfabrikant het systeem kan balanceren.

Functie	Praktische tolerantie verzoek ik	Waarom het werkt
ID-boring	g6 of strakker indien nodig voor voorspanning	Houdt de perspassing vast zonder de loopbaan te beschadigen
VAN	P0 standaard tenzij de behuizing van plastic is en dan iets ontspannen	Voorkomt kruip en beheert de thermische groei
TIR-uitloop	≤ 10–20 μm voor kleine maten	Goed genoeg voor stille rotatie zonder gereedschapssporen na te jagen
Axiaal spel	Streefwaarde 0–5 μm voor voorgeladen assemblages	Geeft stijfheid zonder hitte bij snelheid

Welke materialen en coatings heb ik nodig in moeilijke omgevingen?

440C / 420 roestvrij staalwanneer wash-down of licht corrosieve stoffen aanwezig zijn.
Hybride keramiek(Si3N4-ballen) wanneer snelheid en lage hitte al het andere overtroeven.
Volledig keramiekvoor sterke zuren, vacuüm of niet-magnetische behoeften.
Gecoate stalen ringenmet fosfaat of DLC als ik staaltaaiheid met extra slijtvastheid wil.

Hoe veranderen keuzes op het gebied van afdichting en smering de snelheid, het geluid en de levensduur?

Contactafdichtingen doorstaan IP- en spattests, maar verlagen het toerental; Ik schakel over op afdichtingen met een lage weerstand voor stille consumentenproducten.
Op geluid afgestemde vetten scheren dB en doorstaan subjectieve soundchecks in stille ruimtes.
H1 food-grade vetten houden auditors tevreden; Vetten voor hoge temperaturen overleven hittetests zonder te bloeden.

Hoe verklein ik het risico op maakbaarheid en doorlooptijd voordat ik een verplichting aanga?

Ik stuur een eenvoudige PDF met de paar kritieke punten gemarkeerd en een STEP-model voor interferentiecontroles.
Ik vraag eerst om een prototyperoute en als tweede een productieroute, zodat de kosten en tijdlijn duidelijk zijn.
Ik vraag CPK aan voor de een of twee kenmerken die feitelijk bepalend zijn voor mijn onvoldoende resultaat.

Fase	Waar ik om vraag	Waarom het tijd bespaart
Prototype	Klein perceel met winkelinrichting	Bewijst geometrie zonder te wachten op volledig gereedschap
Piloot	Pre-productie met bijna-laatste hittebehandeling en vet	Vermindert de risico's van lawaai en levensgegevens
Oprit	Definitief procescontroleplan en PPAP indien nodig	Vergrendelt de herhaalbaarheid voordat de inkooporder wordt geschaald

Waar sluipen verborgen kosten in en hoe vermijd ik deze?

Het herwerken van behuizingen zodat ze passen op een standaardonderdeel kost meer dan het vanaf het begin toevoegen van een flens aan het lager.
Te krappe toleranties veroorzaken schroot; Ik verscherp alleen waar mijn testgegevens dit vereisen.
Verkeerd vet veroorzaakt hertesten; Ik stem het vet vooraf af op temperatuur, snelheid en akoestische doelen.
Late afdichtingsveranderingen rimpelen door geluid en koppel; Ik bevries het type afdichting voordat de pilot wordt uitgevoerd.

Met welke snelle checklist kan ik een leverancier snel briefen?

Inschakelduur en top-RPM
Radiale en axiale belastingen met veiligheidsfactor
Omgevings- en piektemperatuur, chemicaliën of details over wasbeurten
Doelgeluid of koppelvenster en testmethode
Kritieke passingen en toegestane axiale speling
Verwachte MOQ, richtprijsklasse, gewenste doorlooptijd

Waarom heb ik in deze korte scenario’s voor een niet-standaard pad gekozen?

Consumentenapparaat- Een RZ-afdichting met lage weerstand en op geluid afgestemd vet zorgden ervoor dat de motor 'premium' klonk zonder de BOM ergens anders te verhogen.
Voedselverpakkingslijn— Roestvrije ringen, H1-vet en een flens vermeden een dure revisie van de behuizing en slaagden voor de audit.
Compact robotgewricht— Dun profiel met fabrieksvoorspanning, geleverde stijfheid zonder omvangrijke vulplaten.

Hoe kunnen we over de volgende stappen praten?

Als uw tekening er “bijna goed” uitziet, maar de laatste millimeter niet meewerkt, kan een gerichte, niet-standaard aanpassing het schema redden zonder de kosten op te blazen. Deel uw belangrijkste beperkingen en ik zal ze in kaart brengen in een bouwbare, testbare lagerspecificatie en een pilotplan opstellen. Als u voorbeelden, prijzen of een snelle DFM-beoordeling wilt, alstublieftneem contact met ons opEnlaat een onderzoek achtermet uw lading, snelheid, omgeving en beoogde doorlooptijd. Laten we de aanval, het lawaai en het leven in één keer oplossen - reik uit enneem contact met ons opVandaag.
