Kenmerken en toepassingen van groefkogellagers, hoekcontactkogellagers en drukkogellagers

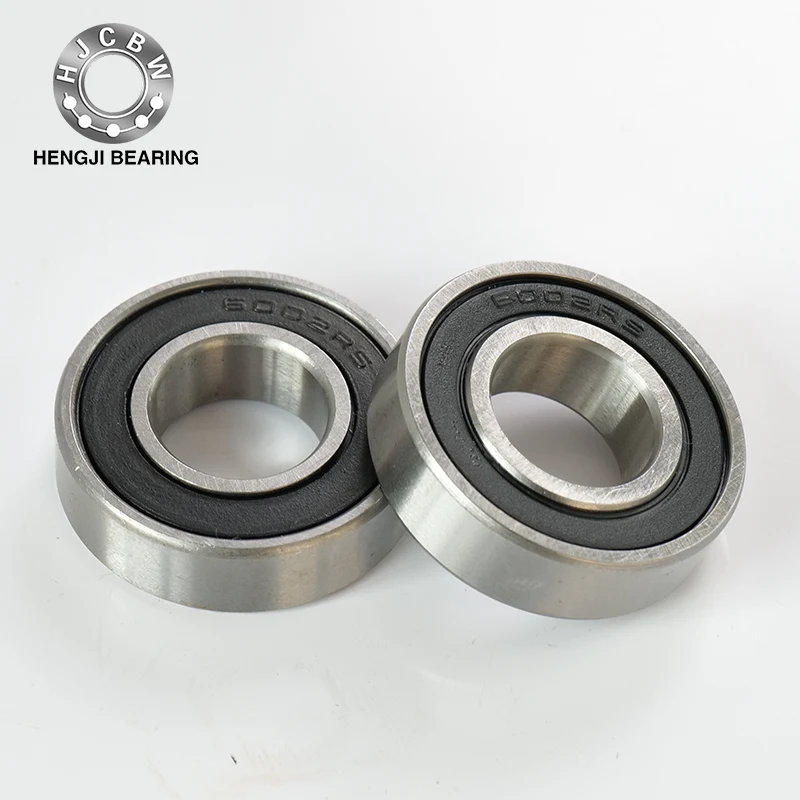

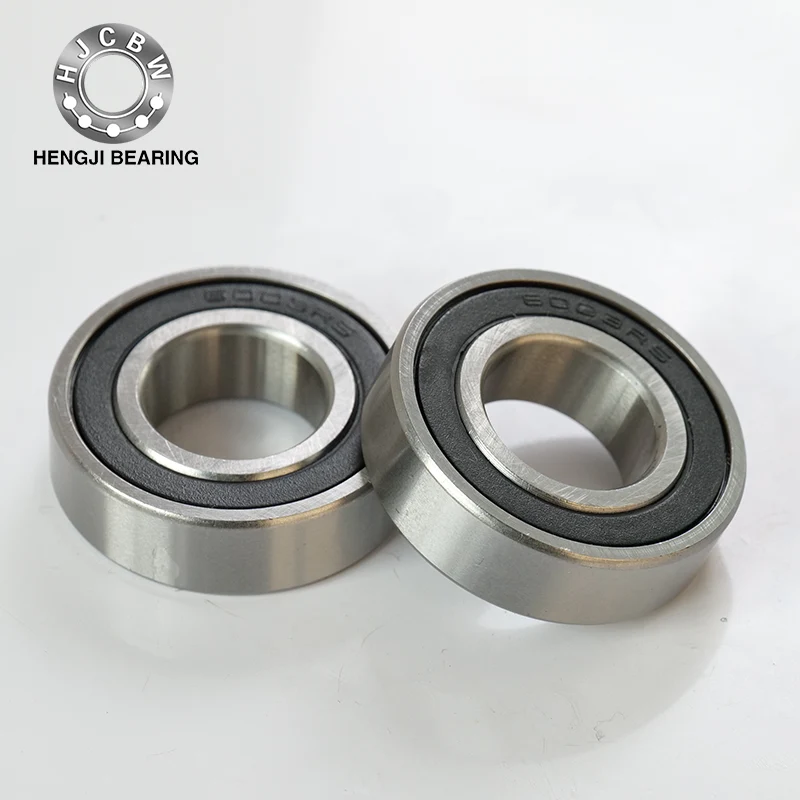

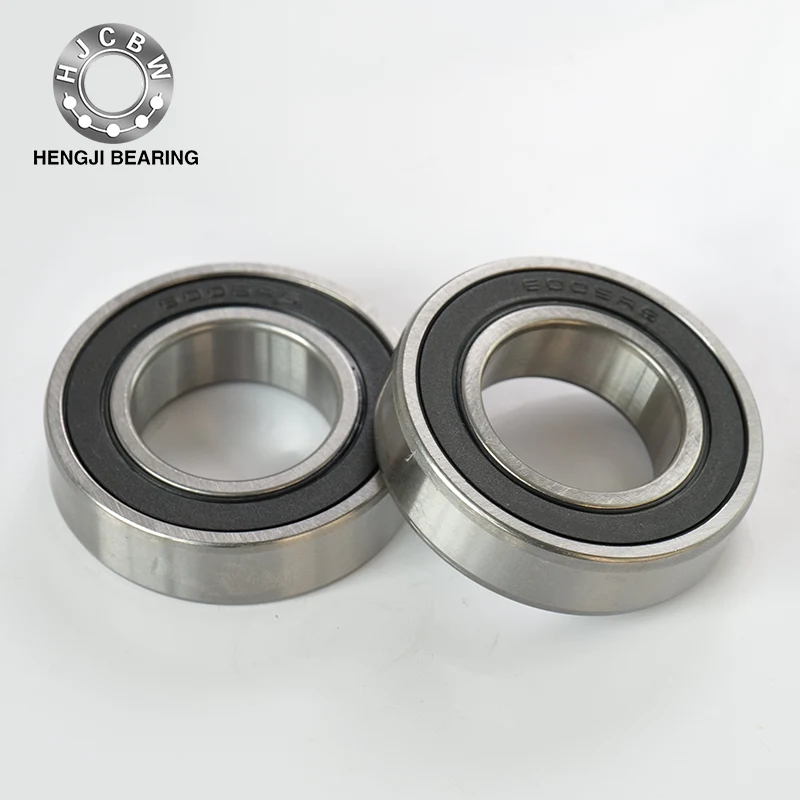

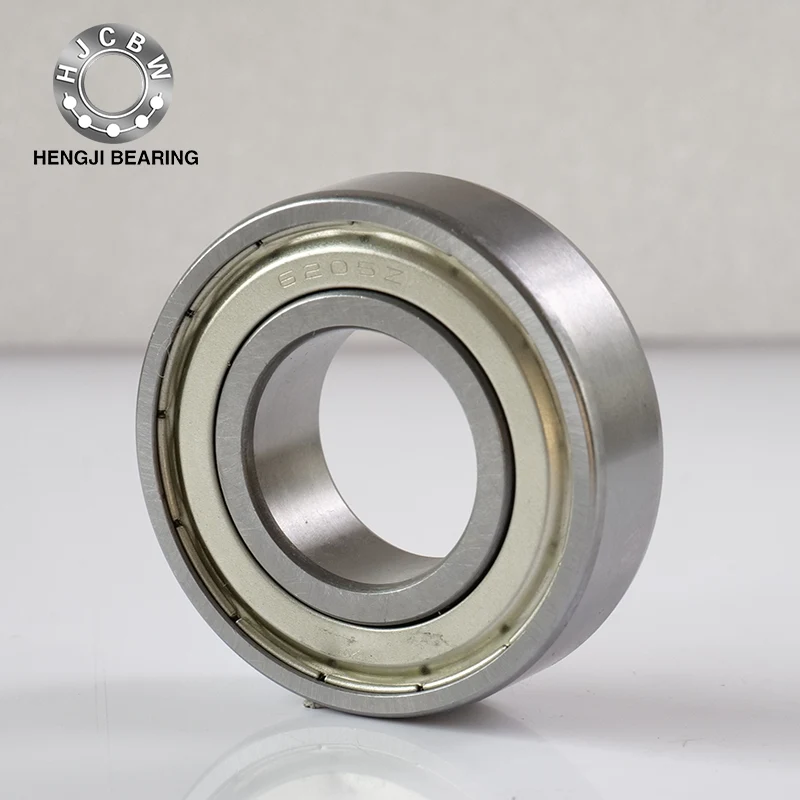

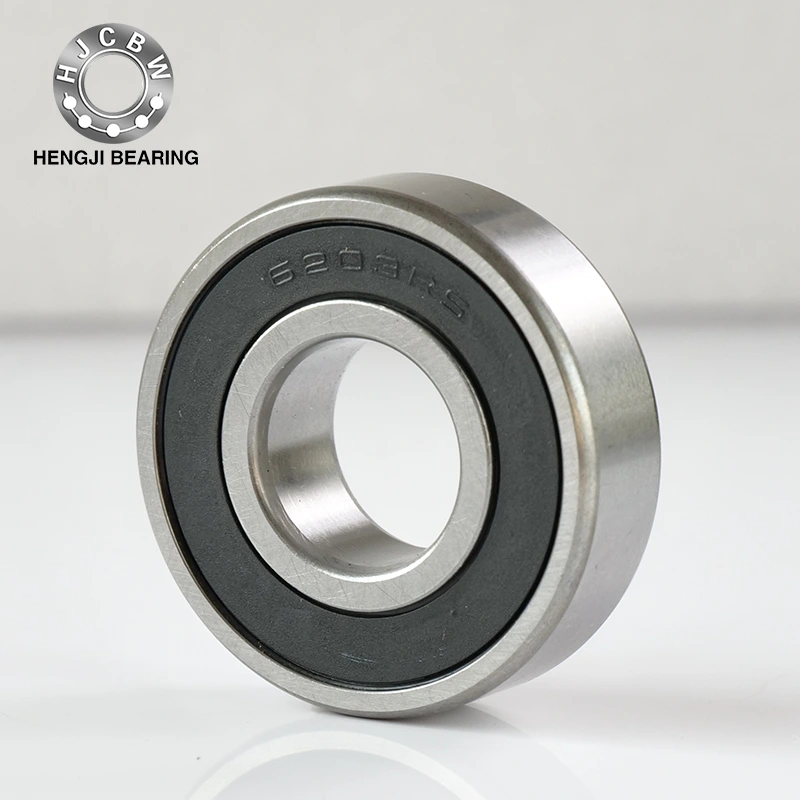

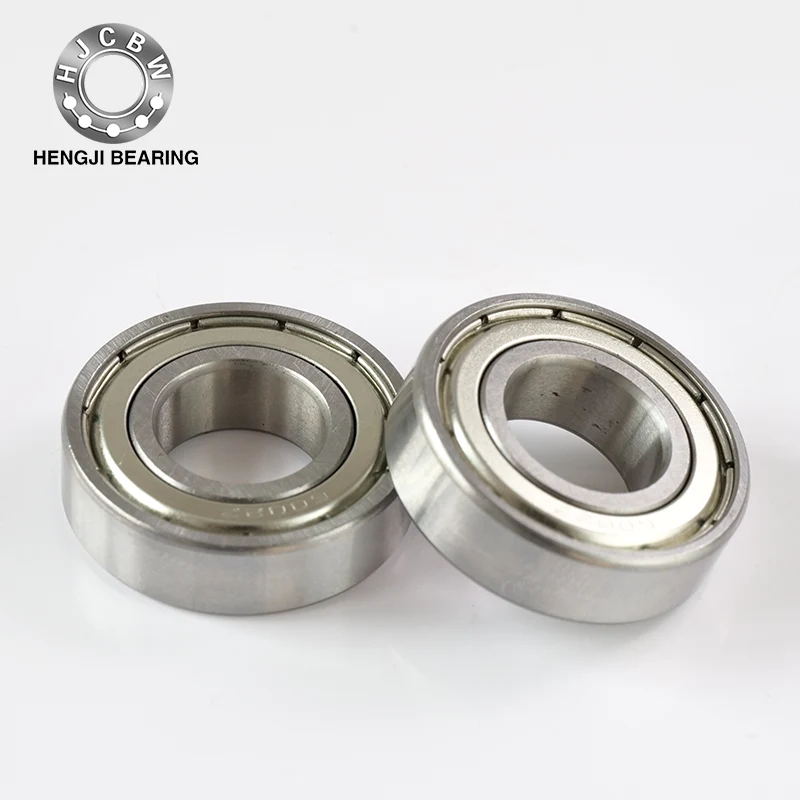

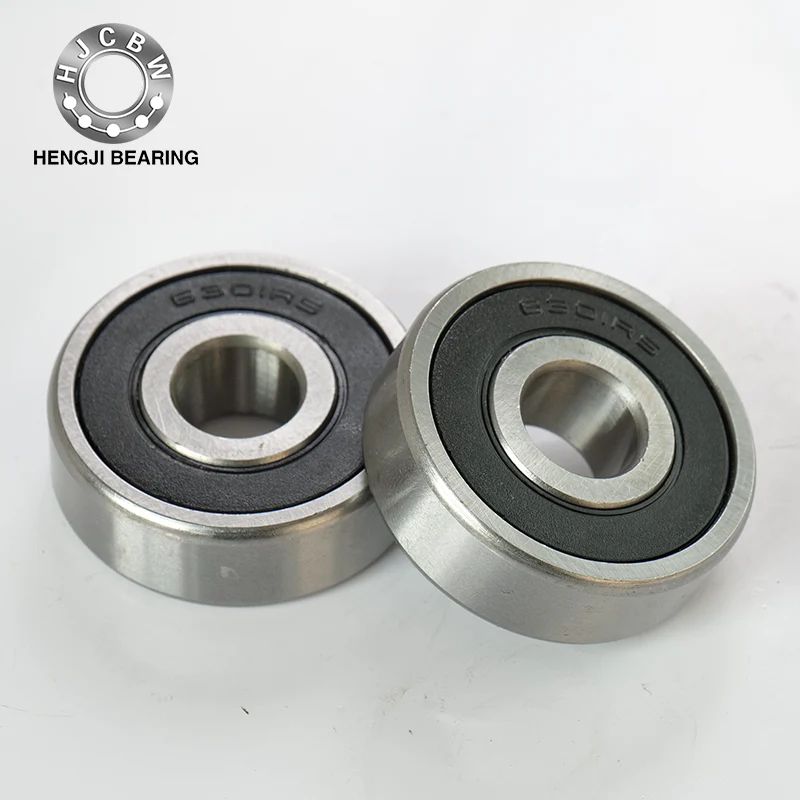

Groefkogellagers met diepe groef

Functies:Groefkogellagers met diepe groefzijn representatieve wentellagers met een breed scala aan toepassingen. Ze zijn bestand tegen radiale belastingen en bidirectionele axiale belastingen en zijn geschikt voor toepassingen die een laag geluidsniveau, rotatie op hoge snelheid en weinig trillingen vereisen. Afgedichte lagers met stalen stofkappen of rubberen afdichtingen zijn vooraf gevuld met de juiste hoeveelheid vet. Lagers met borgringen of flenzen op de buitenringen zijn eenvoudig axiaal te lokaliseren en in de behuizing te installeren. De afmetingen van zwaarbelaste lagers zijn dezelfde als die van standaardlagers, maar er zit een vulgroef op de binnen- en buitenringen, waardoor het aantal kogels en de nominale belasting toenemen.

Voornamelijk toepasbare kooien: stalen stempelkooien (golfvorm, kroonvormig...enkele rij; S-vormig...dubbele rij), gesneden kooien van koperlegering of fenolhars, gegoten kooien van kunsthars.

Belangrijkste toepassingen: Auto's: achterwielen, transmissies en componenten van elektrische apparaten.

Elektrisch: motoren voor algemeen gebruik, huishoudelijke apparaten.

Anderen: instrumenten, verbrandingsmotoren, bouwmachines, spoorwegvoertuigen, laad- en losmachines, landbouwmachines, diverse industriële machines.

Hoekcontactkogellagers

Kenmerken: Er is een contacthoek tussen de ring en de bal. De standaard contacthoeken zijn 15°, 30° en 40°. Hoe kleiner de contacthoek, des te bevorderlijker voor rotatie op hoge snelheid. Hoe groter de contacthoek, hoe groter het axiale draagvermogen. Eenrijlagers zijn bestand tegen radiale belastingen en unidirectionele axiale belastingen. DB-combinatie, DF-combinatie en dubbelrijige lagers zijn bestand tegen radiale belastingen en bidirectionele axiale belastingen. De DT-combinatie is geschikt voor situaties waarin de unidirectionele axiale belasting groot is en de nominale belasting van een enkel lager onvoldoende is. Hogesnelheidslagers van het ACH-type hebben een kleine kogeldiameter en een groot aantal kogels. Ze worden meestal gebruikt in spindels van werktuigmachines. Hoekcontactkogellagers zijn geschikt voor rotatie met hoge snelheid en hoge precisie. De structuur is dat twee op de achterkant gecombineerde hoekcontactkogellagers met één rij de binnen- en buitenringen delen, die bestand zijn tegen radiale belastingen en bidirectionele axiale belastingen. Er zijn ook afgedichte typen zonder vulgroeflagers.

Voornamelijk toepasbare kooien: stempelkooien van staalplaat (komvormig...enkele rij; S-vormig, kroonvormig...dubbele rij), uit koperlegering of fenolhars gesneden kooien, uit kunsthars gevormde kooien.

Belangrijkste toepassingen: enkele rij: spindels van werktuigmachines, hoogfrequente motoren, gasturbines, centrifugaalscheiders, voorwielen van kleine auto's, differentiële rondselassen.

Dubbele rij: oliepompen, Roots-blowers, luchtcompressoren, diverse transmissies, brandstofinjectiepompen, drukmachines.

Stuwkracht kogellagers

Kenmerken: Het bestaat uit een ringvormige loopbaanring met een loopbaan, een bal en een kooiconstructie. De loopbaanring die bij de as past, wordt de asring genoemd, en de loopbaanring die bij de behuizing past, wordt de zittingring genoemd. Bij bidirectionele lagers is de middelste ring afgestemd op de as. Het eenrichtingslager is bestand tegen axiale belastingen in één richting, en het tweeweglager is bestand tegen axiale belastingen in twee richtingen (geen van beide is bestand tegen radiale belastingen).

Voornamelijk toepasbare kooien: stempelkooien van staalplaat, kooien van koperlegeringen of fenolhars, kooien gevormd door kunsthars.

Belangrijkste toepassingen: stuurpennen voor auto's, spindels van werktuigmachines.
